螺杆型直交机械手 XYTH886-P

发布日期：2018-10-11　 来源：

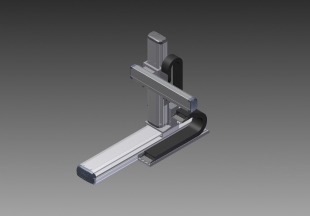

XYTH886-P.jpg                                   产品名称:螺杆型直交机械手
                                   产品型号:XYTH886-P
                                   产品特色:极座标型-3轴
此型为垂直移动Z轴带动工件物
使用ETH22+ETH14+ETH22连结

                                   规格特性:-X轴(ETH22)-
位置重覆精度：±0.01(mm)
滚珠螺杆精度/外径：C7/Ø25
滚珠螺杆导程：25(mm)
最高速度：1250(mm/sec)
标准有效行程：100~1550(mm)(50间隔)
适合马达容量：伺服750W

-Y轴(ETH14)-
位置重覆精度：±0.01(mm)
滚珠螺杆精度/外径：C7/Ø16
滚珠螺杆导程：10(mm)
最高速度：500(mm/sec)
标准有效行程：50~650(mm)(50间隔)
适合马达容量：400W

-Z轴(ETH22)-
位置重覆精度：±0.01(mm)
滚珠螺杆精度/外径：C7/Ø25
滚珠螺杆导程：5(mm)
最高速度：250(mm/sec)
标准有效行程：50~950(mm)(50间隔)
适合马达容量：750W+煞车

Z轴垂直最大荷重：15(kg)
